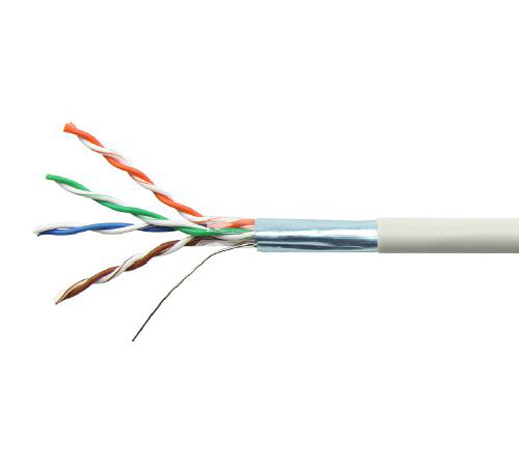

Features & Benefits:
.  UL certified
.  4 twisted-pair cable
.  For broadband and fast ether net applications
.  24AWG insulated copper conducts with PVC jacket
.  Twisted pairs are brightly colored and distinguished at a glance
.  Ultra smooth jacket easy to pull in tight spaces
.  All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 5e
.  Striped cross frameworks to match corresponding pairs

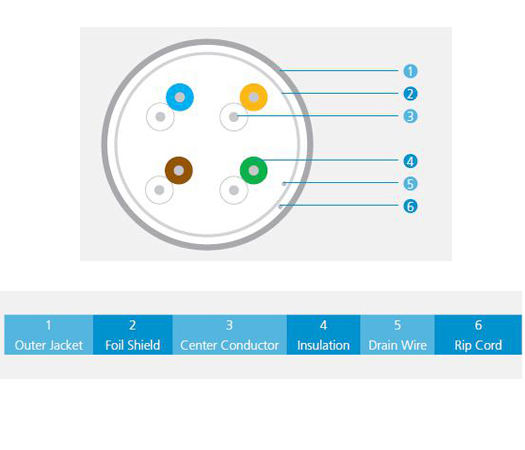

MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare copper
Conductor Size:	24 AWG
Conductor Diameter:	0.512 mm(D) norm.
Conductor Construction:	Solid
Insulation Material:	High Density PE
Insulation Diameter:	1.43 mm nom.
Conductor Unit Identification:	Solid/Stripe
Color Code:	Per TIA/EIA 568-B
Total Number of Wires:	8
Rip Cord:	optional
Screening Material:	Aluminium foil
Screening Design:	100% Coverage
Conductor Unit Lay-Up:	Pairs
Drain-Wire Material:	Tinned Copper, 0.10mm
Drain-Wire Construction:	Solid
Outer Jacket:	LSZH or PVC
Outer Jacket Thickness	6.2 mm
Outer Jacket Color:	Per Requirement (The default is grey)
Marking:	Per Requirement

ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS

Frequency Range:	1 - 100 MHz
Impedance:	10 Ω+/- 15
Coupling Attenuation:	40 dB min @ 30-100 MHz
Max. DC Resistance :	94 Ω/km@20°C
Max. Resistance Unbalance:	5 %
Capacitance:	5.6nF/100m max.
Capacitance Unbalance:	3.3 pF/m max.
Velocity of Propagation:	69%
Propagation Delay Skew:	25ns/10m max.
Dielectric Strength:	1KV/minute
Min. Insulation Resistance :	5 GΩ•km
Max. Tensile Strength - Short Term:	110 N
Min. Bend Radius:	50mm
Max. Operating Temperature:	+70 °C
Min. Operating Temperature:	–20 °C

ELECTRICAL PERFORMANCE CHARACTERISTICS

Cat. 5e screened Pair Horizontal Cables*
Frequency (MHz)	Attenuation(dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	2.0	71.3	70.3	23.0	77.8	72.8
4.0	3.9	62.3	63.0	28.0	65.8	60.8
10.0	6.2	56.3	55.9	28.0	57.8	52.8
16.0	7.9	53.2	52.0	28.0	53.7	48.7
20.0	8.8	51.8	50.2	28.0	51.8	46.8
31.25	11.1	48.9	46.2	26.0	47.9	42.9
62.5	16.0	44.4	39.4	26.0	41.9	36.9
100.0	20.7	41.3	34.2	26.0	37.8	32.8
*Supplied cables meet minimum Cat. 5e transmission requirements of IEC 61156-5 Ed. 2 and ANSI/EIA/TIA 568-B.2

ORDERING INFORMATION


PART NUMBER	DESCRIPTION	LENGTH
C5e3-X	Category 5e F/UTP 4 Pair cable PVC	305 m
C5e4-X	Category 5e F/UTP 4 Pair cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION

Cable Length(Metre)	Packing Mode	N.W(kg)	G.W(kg)	Dimension(cm)
305	Pulley Box	11.2	11.8	38.0 x 38.0 x 21.0
1000	Ply Reel	36.5	42.5	47.0 x 47.0 x 32.0
