Features & Benefits:
.  UL & 3P certified

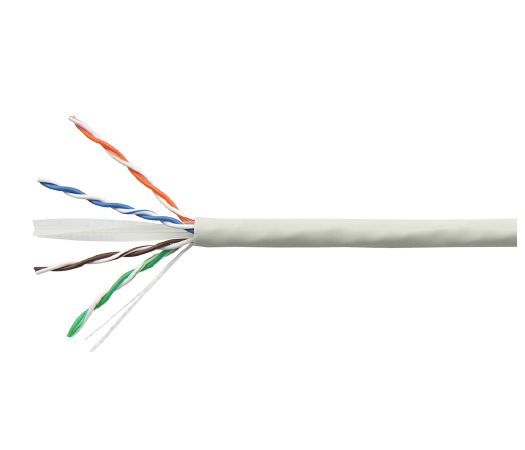

.  4 twisted-pair cable
.  For Gigabit ethernet and up to 2.5Gbit/s applications
.  23AWG insulated copper conducts with PVC jacket
.  All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 6
.  Twisted pairs are brightly coloured and distinguished at a glance
.  Striped cross frameworks to match corresponding pairs
.  Ultra smooth jacket easy to pull in tight spaces

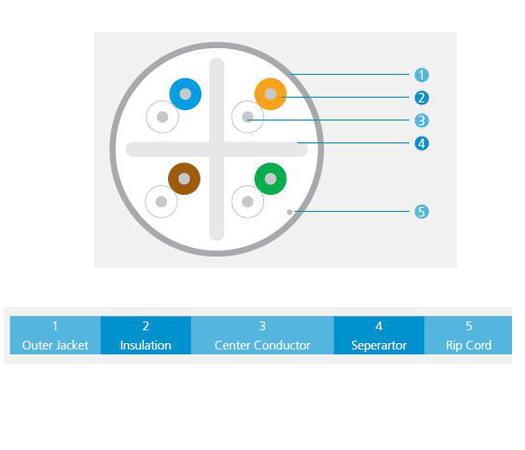

MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare Copper
Conductor Size:	0.57mm±0.022mm (D), 23 AWG
Conductor Construction:	Solid
Insulation Material:	High Density PE
Insulation Diameter:	1.43±0.06mm
Conductor Unit Identification:	Solid/Stripe
Colour Code:	Per TIA/EIA 568-B
Total Number of Wires:	8
Rip Cord:	optional
Drain-Wire Material:	N/A
Drain-Wire Size:	N/A
Drain-Wire Construction:	N/A
Outer Jacket:	PVC, LSZH
Outer Jacket Thickness:	6.2±0.244mm
Outer Jacket Colour:	Per Requirement (The default is grey)
Marking:	Per Requirement


ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS

Frequency Range:	1 - 250  MHz
Impedance:	100 Ω+/-15
Coupling Attenuation:	40 dB min @ 30-100 MHz 40-20Log(f/100) @100-300 MHz
Max. DC Resistance :	73 Ω/km nom.
Max. Resistance Unbalance:	4 %
Capacitance:	5.6nF/100m max.
Capacitance Unbalance:	3.3 pF/m max.
Velocity of Propagation:	69%
Propagation Delay Skew:	35ns/10m max.
Dielectric Strength:	1KV/minute
Min. Insulation Resistance :	5 GΩ•km
Max. Tensile Strength - Short Term:	110 N
Min. Bend Radius:	80 mm
Max. Operating Temperature:	+70 °C
Min. Operating Temperature:	–20 °C

ELECTRICAL PERFORMANCE CHARACTERISTICS

Cat. 6 Un-screened Pair Horizontal Cables*
Frequency (MHz)	Attenuation(dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	2.0	79.3	80.3	25.0	77.8	73.8
4.0	3.7	70.3	71.3	28.0	65.8	61.8
10.0	5.8	64.3	65.3	34.0	57.8	53.8
16.0	7.4	61.2	62.2	30.0	53.7	49.7
20.0	8.2	59.8	60.8	30.0	51.8	47.8
31.25	10.4	56.9	57.9	28.0	44.9	43.9
62.5	15.0	52.4	53.4	28.0	41.9	37.9
100.0	19.3	49.3	50.3	28.0	37.8	33.8
*Supplied cables meet the minimum Cat. 6 transmission requirements as per IEC 61156-5 Ed. 2

ORDERING INFORMATION

PART NUMBER	DESCRIPTION	LENGTH
C6-1-X	Category 6 U/UTP  4 Pair cable PVC	305 m
C6-2-X	Category 6 U/UTP  4 Pair cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION

Cable Length (Meter)	Packing Mode	N.W (kg)	G.W (kg)	Dimension (cm)
305	Pulley Box	12.3	13.0	40.0 x 40.0 x 22.0
1000	Ply Reel	41.0	48.0	47.0 x 47.0 x 30.0
