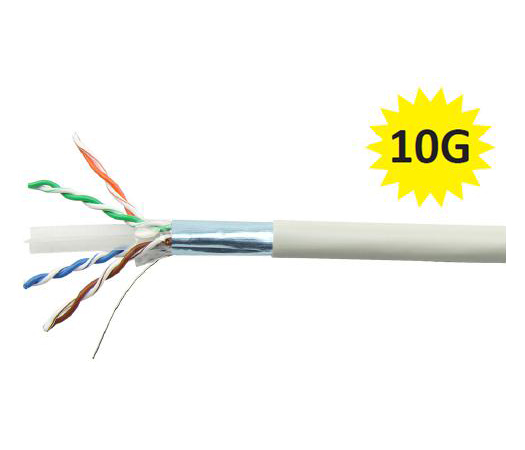

Features & Benefits:
.  UL & 3P certified
.  4 twisted-pair cable
.  For 10 Gigabit ether net applications
.  23AWG insulated copper conducts
.  All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 6A
.  Twisted pairs are brightly colored and distinguished at a glance
.  Striped cross frameworks to match corresponding pairs
.  Ultra smooth jacket easy to pull in tight spaces

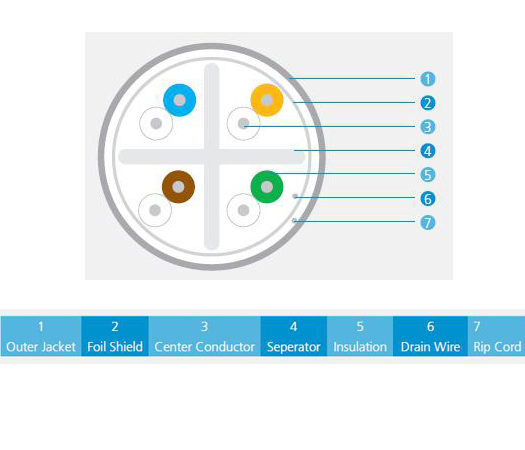

MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare Copper
Conductor Size:	0.57mm±0.022mm (D), 23 AWG
Conductor Construction:	Solid
Insulation Material:	High Density PE
Insulation Diameter:	1.43 mm nom.
Conductor Unit Identification:	Solid/Stripe
Color Code:	Per TIA/EIA 568-B
Total Number of Wires:	8
Rip Cord:	Yes
Drain Wire:	Tinned Copper 0.41mm
Overall Shield :	Laminated Aluminium foil (foil face in) ,100% coverage
Outer Jacket:	LSZH Halogen free flame retardant or PVC compound
Outer Jacket Thickness & Ex. Diameter:	0.60±0.05mm, 7.4±0.4mm
Outer Jacket Color:	Per Requirement(The default is grey)
Marking:	Per Requirement

ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS

Frequency Range:	1 - 500 MHz
Characteristic Impedance:	100 Ω±6
Coupling Attenuation:	55 dB min @ 30-100 MHz 55-20Log(f/100) @100-500 MHz
Max. DC Resistance :	72 Ω/km@20°C
Max. Resistance Unbalance:	2 %
Capacitance Unbalance:	1.2 pF/m max.
Velocity of Propagation:	78 % nom.
Propagation Delay Skew:	25 ns/100m max.
Dielectric Strength:	1.5KV/minute
Dielectric Strength to Shield:	1.5KV/minute
Min. Insulation Resistance :	5 GΩ•km
Min. Bend Radius:	55 mm
Max. Operating Temperature:	+70 °C
Min. Operating Temperature:	-20 °C
Max. Tensile Strength - Short Term:	130 N
Transfer Impedance	50 mΩ/m max @ 1 MHz 100 mΩ/m max @ 10 MHz 200 mΩ/m max @ 30 MHz 1000 mΩ/m max @ 100 MHz

ELECTRICAL PERFORMANCE CHARACTERISTICS

Cat. 6A screened Pair Horizontal Cables*
Frequency (MHz)	Attenuation (dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	1.8	96	92	29	92	85
4.0	3.3	89	83	32	80	73
10.0	5.2	83	77	36	72	65
16.0	6.7	80	74	36	68	61
20.0	7.5	79	73	36	68	59
31.25	9.4	76	70	34	62	55
62.5	13.7	71	65	34	56	49
100.0	17.8	68	62	33	52	45
*Supplied cables meet the minimum Cat. 6A transmission requirements as per IEC 61156-5 Ed. 2

ORDERING INFORMATION

PART NUMBER	DESCRIPTION	LENGTH
C6a-3-X	Category 6a F/UTP 4 Pair Cable PVC	305 m
C6a-4-X	Category 6a F/UTP  4 Pair cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION

Cable Length (Meter)	Packing Mode	N.W (kg)	G.W (kg)	Dimension (cm)
305	Ply Reel	17.2	19.0	34.0 x 34.0 x 34.0
1000	Ply Reel	56.3	63.0	57.0 x 57.0 x 33.0
