Features & Benefits:
.  UL & 3P certified
.  4 twisted-pair cable
.  For 10 Gigabit ether net applications
.  23AWG insulated copper conducts
.  All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 7
.  Can be used with CAT6A components to create a full CAT7 link
.  Striped cross frameworks to match corresponding pairs
.  Ultra smooth jacket easy to pull in tight spaces

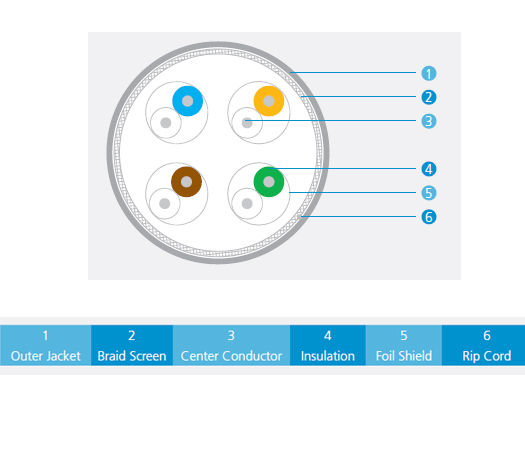

MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare Copper
Conductor Size:	23 AWG
Conductor Diameter:	0.57mm±0.022mm (D)
Conductor Construction:	Solid
Insulation Material:	SFS PE
Insulation Diameter：	1.43 ±0.06 mm
Conductor Unit Identification:	Solid/Stripe
Color Code:	Per TIA/EIA 568-B
Screening Material:	Aluminium Foil
Screening Design:	100% Coverage
Conductor Unit Lay-Up:	Pairs
Braid Shield Material:	Tinned Copper, 0.10mm
Braid Coverage:	More than 40%
Total Number of Wires:	8
Rip Cord:	optional
Outer Jacket Material:	PVC or LSZH
Outer Jacket Thickness	8.0 mm
Outer Jacket Color:	Per Requirement (The default is grey)
Marking:	Per Requirement

ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS

Impedance:	100 Ω
Coupling Attenuation:	85 dB min @ 30-100 MHz 85-20Log(f/100) @100-600 MHz
Max. DC Resistance :	73 Ω/km@20°C
Max. Resistance Unbalance:	2 %
Capacitance Unbalance:	1.2 pF/m max.
Velocity of Propagation:	78 % nom.
Propagation Delay Skew:	25 ns/100m max.
Dielectric Strength:	1.5KV/minute
Dielectric Strength to Shield:	1.5KV/minute
Min. Insulation Resistance :	5 GΩ•km
Min. Bend Radius:	85 mm
Max. Operating Temperature:	+70 °C
Min. Operating Temperature:	-20 °C
Max. Tensile Strength - Short Term:	130 N

ELECTRICAL PERFORMANCE CHARACTERISTICS

Cat7. Screened Horizontal Cables*
Frequency (MHz)	Attenuation (dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	1.6	97.0	96.0	28.0	88.0	85.0
4.0	3.3	97.0	96.0	30.0	88.0	85.0
10.0	4.5	97.0	96.0	34.0	88.0	85.0
16.0	6.0	97.0	96.0	34.0	88.0	85.0
20.0	7.0	97.0	96.0	34.0	88.0	85.0
31.25	8.0	97.0	96.0	32.1	88.0	85.0
62.5	12.0	97.0	96.0	30.0	84.0	80.0
100.0	16.0	96.0	94.0	28.0	79.0	76.0
*Supplied cables meet the minimum Cat. 7 transmission requirements as per IEC 61156-5 Ed. 2

ORDERING INFORMATION

PART NUMBER	DESCRIPTION	LENGTH
C7-1-X	Category 7 S/FTP 4 Pair Cable PVC	305 m
C7-2-X	Category 7 S/FTP 4 Pair Cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION

Cable Length (Meter)	Packing Mode	N.W (kg)	G.W (kg)	Dimension (cm)
305	Ply Reel	21.5	23.5	42.0 x 42.0 x 26.0
1000	Ply Reel	68.5	75.0	47.0 x 47.0 x 42.0
