Features & Benefits:
.  UL & 3P certified
.  4 twisted-pair cable
.  For Gigabit ether net and up to 2.5Gbit/s applications
.  23AWG insulated copper conducts with PVC jacket
.  All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 6
.  Twisted pairs are brightly colored and distinguished at a glance
.  Striped cross frameworks to match corresponding pairs
.  Ultra smooth jacket easy to pull in tight spaces

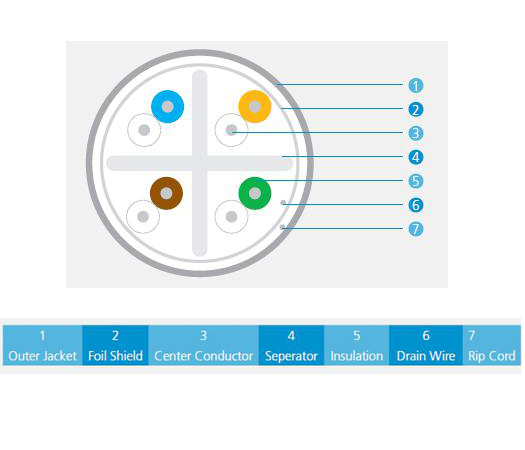

MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare Copper
Conductor Size:	0.57mm±0.022mm (D), 23 AWG
Conductor Construction:	Solid
Insulation Material:	High Density PE
Insulation Diameter:	1.43 mm nom.
Conductor Unit Identification:	Solid/Stripe
Color Code:	Per TIA/EIA 568-B
Total Number of Wires:	8
Rip Cord:	Yes
Drain Wire:	Tinned Copper 0.41mm
Overall Shield :	Laminated Aluminium foil (foil face in) ,100% coverage
Outer Jacket:	LS0H Halogen free flame retardant or PVC compound
Outer Jacket Thickness & Ex. Diameter:	0.60±0.05mm, 7.4±0.4mm
Outer Jacket Color:	Per Requirement(The default is grey)
Marking:	Per Requirement

ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS

Frequency Range:	1 - 250  MHz
Impedance:	100 Ω+/-15
Coupling Attenuation:	55 dB min @ 30-100 MHz 55-20Log(f/100) @100-250 MHz
Max. DC Resistance :	73 Ω/km nom.
Max. Resistance Unbalance:	4 %
Capacitance:	5.6nF/100m max.
Capacitance Unbalance:	3.3 pF/m max.
Velocity of Propagation:	69%
Propagation Delay Skew:	35ns/10m max.
Dielectric Strength:	1KV/minute
Min. Insulation Resistance :	5 GΩ•km
Max. Tensile Strength - Short Term:	110 N
Min. Bend Radius:	80 mm
Max. Operating Temperature:	+70 °C
Min. Operating Temperature:	–20 °C
Transfer Impedance	10 mΩ/m max @ 1-10 MHz 30 mΩ/m max @ 30 MHz

ELECTRICAL PERFORMANCE CHARACTERISTICS

Cat. 6 screened Pair Horizontal Cables*
Frequency (MHz)	Attenuation(dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	2.0	79.3	80.3	25.0	77.8	73.8
4.0	3.7	70.3	71.3	28.0	65.8	61.8
10.0	5.8	64.3	65.3	34.0	57.8	53.8
16.0	7.4	61.2	62.2	30.0	53.7	49.7
20.0	8.2	59.8	60.8	30.0	51.8	47.8
31.25	10.4	56.9	57.9	28.0	44.9	43.9
62.5	15.0	52.4	53.4	28.0	41.9	37.9
100.0	19.3	49.3	50.3	28.0	37.8	33.8
*Supplied cables meet the minimum Cat. 6 transmission requirements as per IEC 61156-5 Ed. 2

ORDERING INFORMATION

PART NUMBER	DESCRIPTION	LENGTH
C6-3-X	Category 6 F/UTP  4 Pair cable PVC	305 m
C6-4-X	Category 6 F/UTP  4 Pair cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION

Cable Length (Meter)	Packing Mode	N.W (kg)	G.W (kg)	Dimension (cm)
305	Pulley Box	14.5	16.0	35.0 x 35.0 x 22.0
1000	Ply Reel	47.3	54.0	47.0 x 47.0 x 42.0
