Features & Benefits:
. UL certified

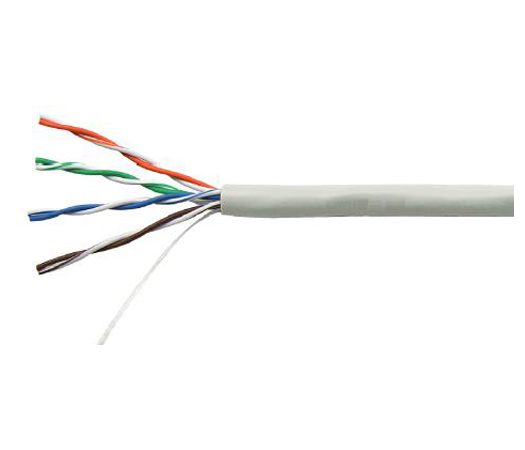

. 4 twisted-pair cable
. For broadband and fast ethernet applications
. 24AWG insulated copper conducts with PVC jacket
. Twisted pairs are brightly coloured and distinguished at a glance
. Ultra smooth jacket easy to pull in tight spaces
. All cables meet or exceed the requirement proposed by TIA /EIA 568 B .2 ,ISO/IEC 11801 Category 5e
. Striped cross frameworks to match corresponding pairs

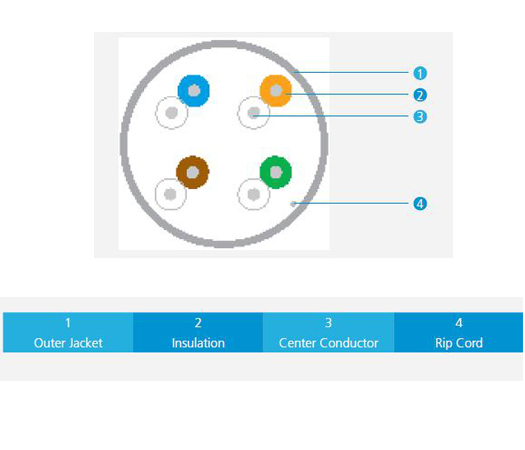

MATERIAL CONSTRUCTION & DESIGN:

Conductor Material:	Bare Copper
Conductor Size:	0.512 mm (D)norm, 24 AWG
Conductor Construction:	Solid
Insulation Material:	High Density PE
Insulation Diameter:	1.43 mm
Rip Cord:	Yes
Drain Wire:	N/A
Conductor Unit Identification:	Solid/Stripe
Color Code:	Per TIA/EIA 568-B
Total Number of Wires:	8
Outer Jacket:	PVC or LSZH
Outer Jacket Thickness	5.3 mm
Outer Jacket Color:	Per Requirement (The default is grey)
Marking:	Per Requirement

ELECTRICAL, MECHANICAL & TRANSMISSION CHARACTERISTICS


Frequency Range:	1 - 100 MHz
Impedance:	10 Ω+/- 15
Coupling Attenuation:	40 dB min @ 30-100 MHz
Max. DC Resistance :	94 Ω/km@20°C
Max. Resistance Unbalance:	5 %
Capacitance:	5.6nF/100m max.
Capacitance Unbalance:	3.3 pF/m max.
Velocity of Propagation:	69%
Propagation Delay Skew:	25ns/10m max.
Dielectric Strength:	1KV/minute
Min. Insulation Resistance :	5 GΩ•km
Max. Tensile Strength - Short Term:	110 N
Min. Bend Radius:	42 mm
Max. Operating Temperature:	+70 °C
Min. Operating Temperature:	–20 °C


ELECTRICAL PERFORMANCE CHARACTERISTICS


Cat. 5e Un-screened Pair Horizontal Cables*
Frequency (MHz)	Attenuation(dB/100m@20°C)	NEXT (dB)	PS NEXT (dB)	Return Loss (dB)	ELFEXT (dB)	PSELFEXT (dB)
1.0	2.0	71.3	70.3	23.0	77.8	72.8
4.0	3.9	62.3	63.0	28.0	65.8	60.8
10.0	6.2	56.3	55.9	28.0	57.8	52.8
16.0	7.9	53.2	52.0	28.0	53.7	48.7
20.0	8.8	51.8	50.2	28.0	51.8	46.8
31.25	11.1	48.9	46.2	26.0	47.9	42.9
62.5	16.0	44.4	39.4	26.0	41.9	36.9
100.0	20.7	41.3	34.2	26.0	37.8	32.8
*Supplied cables meet minimum Cat. 5e transmission requirements of IEC 61156-5 Ed. 2 and ANSI/EIA/TIA 568-B.2

ORDERING INFORMATION


PART NUMBER	DESCRIPTION	LENGTH
C5e1-X	Category 5e U/UTP 4 Pair cable PVC	305 m
C5e2-X	Category 5e U/UTP 4 Pair cable LSZH	305 m

X: BK(Black), BL(Blue), GN(Green), GY(Gray), RD(Red), WH(White), YL(Yellow)

PACKING INFORMATION


Cable Length (Meter)	Packing Mode	N.W (kg)	G.W (kg)	Dimension (cm)
305	Pulley Box	8.7	9.2	34.0 x 34.0 x 20.0
1000	Ply Reel	28.5	34.0	47.0 x 47.0 x 23.0
